メーターカバーを作る

1998年製のミニのダッシュボードをMK１風にするため、これまでいろいろやってきました

今回は3連メーターのカバーを製作し完成するまでの様子を紹介します

3連メーターを直接ダッシュに取りつけ

MK1風にはしたいですが、メーターはセンターメーターにはせずに3連メーターをそのまま使用します

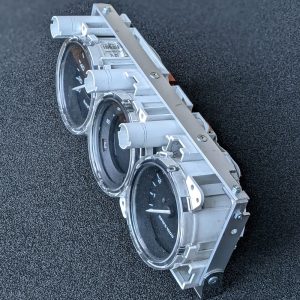

3連メーターをアルミのフレームで囲い、ダッシュ内の底へボルトで取り付けました

長めのボルドで取り付けて、メーターは宙に浮いた状態にしました
（詳しくは3連メーターをカスタマイズの記事をご覧ください）

3Dプリンタでカバーを作る１

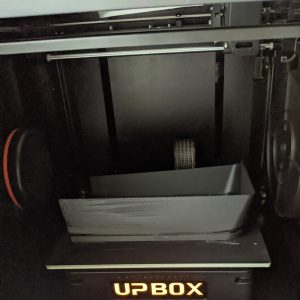

メーターのためにカバーを３Dプリンタで作成します

カバーが大きいため、２つに分けて作ってから溶接しました

3連メーターの形は、ウィンカーとSRSのインジケーターの部分が飛び出しているので

この３つのインジケーターの部分用にもカバーを作り
元のメーターのリングを再利用して

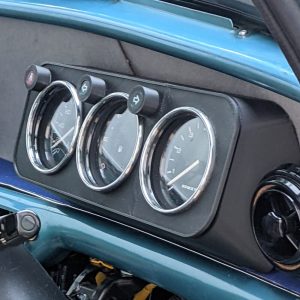

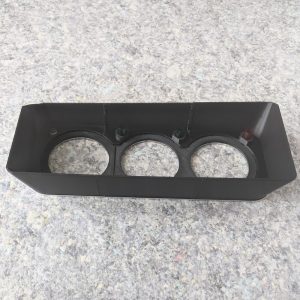

できたメーターカバーがこちら

でもこれで完成ではありません
インジケーター部分が飛び出ているのは面白いですがオシャレではないし
それにカバーの表面が「まだ製作中」な感じに見えます

3Dプリンタでカバーを作る２

そこで3連メーターのインジケーター部分をカットできるか考えました

まずカットしたい部分に油性ペンで印をつけます

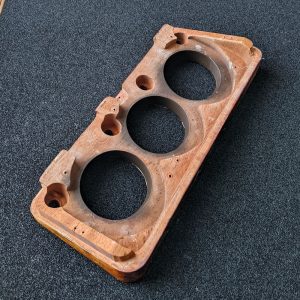

ウッドパネルの裏側はこのようになっていて
メーター３つとインジケーターの突起部分がはまるように穴が開いています

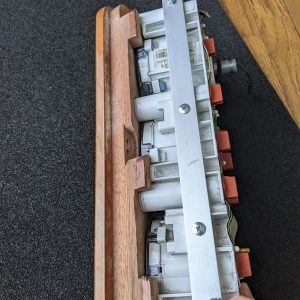

メーターをはめてみると、先ほど油性ペンで印をつけたところが見えています
メーター３つが穴にはまれば、それだけでウッドパネルへのメーターの位置が決まります、ずれません
インジケーターが飛び出ている必要はありません
パネルにメーターはネジで固定しますから、インジケーターの突起部分を切断した後でも問題なくパネルに取り付けできます

ということで突起部分を切断

3Dキャドで設計図を少し変更してから３Dプリンタでカバーを作成

分かれたパーツを溶接して組み立てて

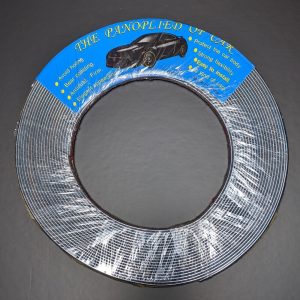

そして車用の幅6mmのモールを使い

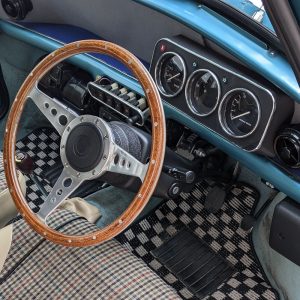

2回目にできたメーターカーバーがこちら

画像でみるといい感じなんですけれど、カバーの正面がいかにも「３Dプリンタで作りました」という状態です

3Dプリンタでカバーを作る３

センターメータースイッチパネルがこのように木目調に仕上げてあるので、3連メーターのカバーも同じようにします

ツキ板をカッターナイフでカットします

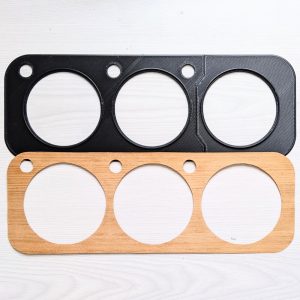

画像の上が３Dプリンタで作ったカバー前面パネル
下がカットしてできた化粧板

化粧板は水性ニスを何度も塗って乾燥を繰り返してから
いつもの接着剤でパネルに貼り付けます

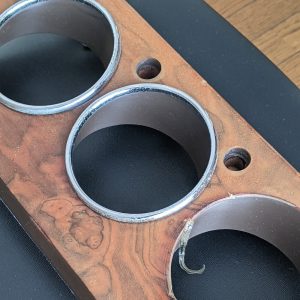

そして幅6mmのメッキーモールを瞬間接着剤で前面パネルに取り付けて

前面パネルをカバーに溶接してから

純正のメーター用リングを付け、ウィンカーなどのインジケーター部分をはめ込みました

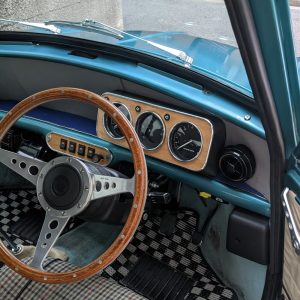

そしていよいよ最後、ミニに取りつけます

いかがでしょうか？

センターメータースイッチパネルと3連メーターのカバー、どちらも同じ木目調です
